回转驱动

产品结构图/ SHUANG ZHENG

单排球式leyu·乐鱼（中国）体育官方网站(Q系列)

发布时间：2016-09-18

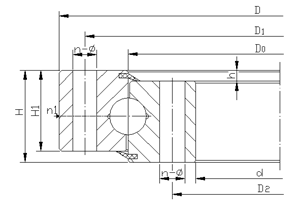

无齿式

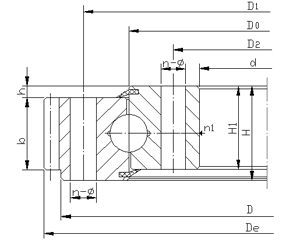

外齿式

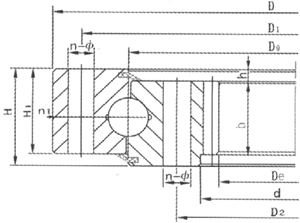

内齿式


	(1)--leyu·乐鱼（中国）体育官方网站结构型式 Q：单排球式 (2)--传动型式代号 W：外齿式，N：内齿式，U：无齿式 (3)--安装孔型式代号 A：内、外圈安装孔均为通孔 B：内、外圈安装孔均为螺孔 C：外圈安装孔为螺孔，内圈为通孔 D：外圈安装孔为通孔，内圈为螺孔	(4)--滚道中心直径，mm (5)--滚动体直径，mm (6)--齿轮模数分类代号 A：表示大模数，不带A表示小模数 (7)--精度等级分类 G：精密级，不带G表示普通级型号标记示例：单排球式，大模数外齿，外圈螺孔内圈通孔连接，滚道中心直径1250mm，滚动体直径40mm，普通级的leyu·乐鱼（中国）体育官方网站，产品型号标记如下：leyu·乐鱼（中国）体育官方网站 QWC1250.40A JG/T 66-1999

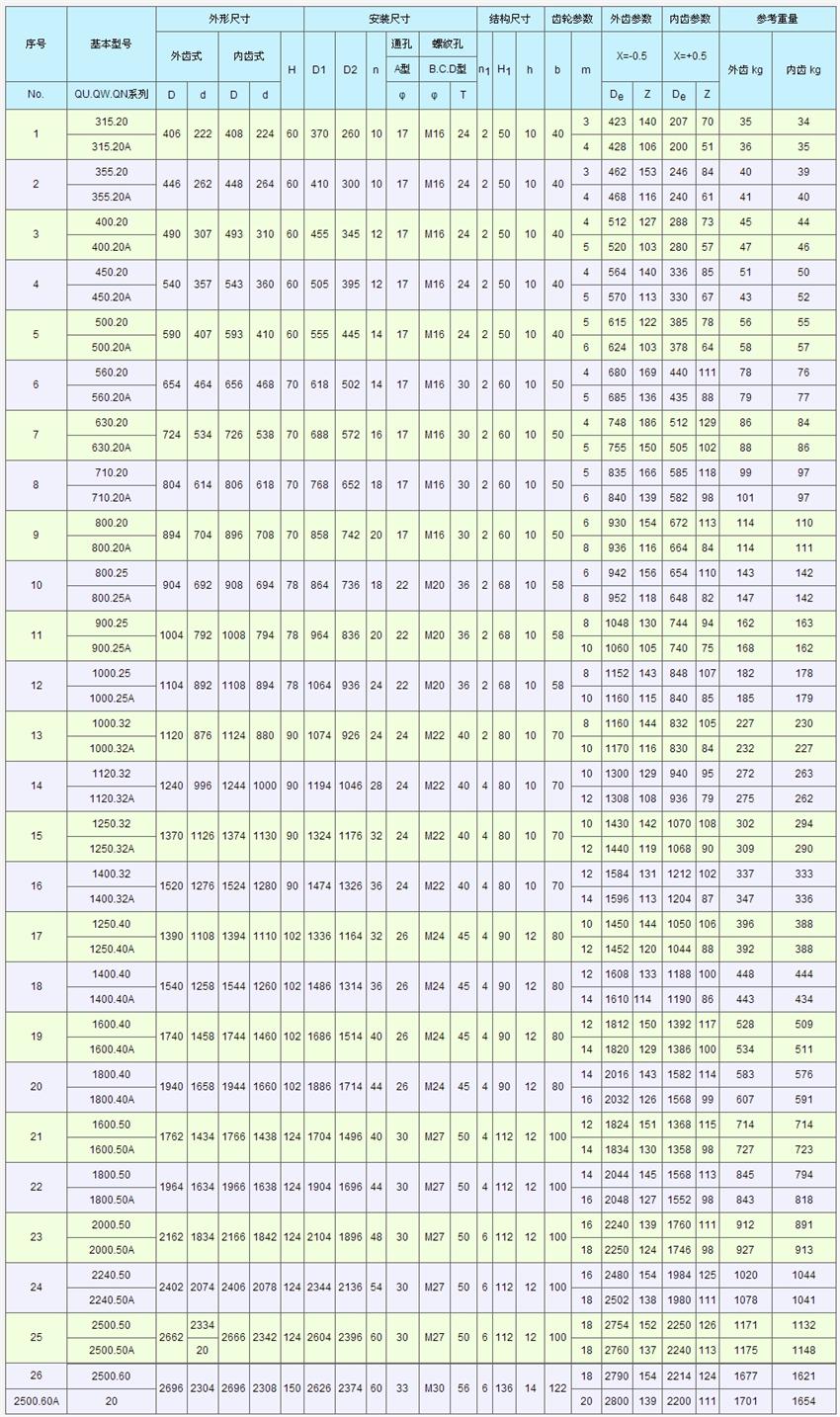

JG/T66-1999(JJ36.1-91) 基本参数
